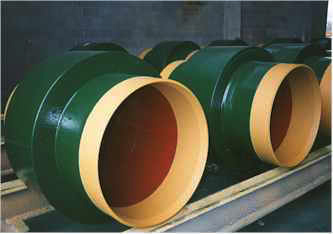

絕緣接頭

二、技術參數
        尺寸規格：DN15～DN1600；

        壓力等級：PN1.0～PN42Mpa； 使用壽命：與管線相同； 適用介質：油、氣、水、化工原料、礦漿適用。

三、質量要求編輯絕緣強度：
      2500V 50Hz 1分鐘無擊穿或起電弧； 絕緣阻值：直流1000V 阻值≥20MΩ； 水壓試驗壓力：設計壓力的1.5倍； 氣密試驗壓力：等同設計壓力； 無損檢測：按照J(rèn)B4730-94所有對接接頭100% 射線探傷，其它承壓焊縫100%磁粉探傷； 坡口：采用API5L標準。

四、構造和原理

       整體式絕緣接頭由下面各零件組成：上、下管、套筒、絕緣件、密封件、絕緣涂層。在絕緣接頭的上、下管對接端面間，夾有絕緣件和密封件，形成具有絕緣性能的雙密封結構。套筒采用坡口焊接或與上導管直接焊接兩種形式，將絕緣件和上、下管牢固封裹在里 面，形成“密封容器”，從而既保證了良好的絕緣效果，又大大提高了絕緣結構的承壓能力。安裝要求絕緣接頭安裝處50米內，避免有待焊死口；
